Výhody:
- pracovný záber medzi 6,2 m a 7,8 m
- bezúdržbová prevodovka CompactLine
- TerraLink Quattro pre výborné kopírovanie pozemku
- hydraulicky nastaviteľná pracovná šírka
- aktívne riadenie kolies s uhlom zatáčania 80 ° zaručuje jednoduchú ovládateľnosť

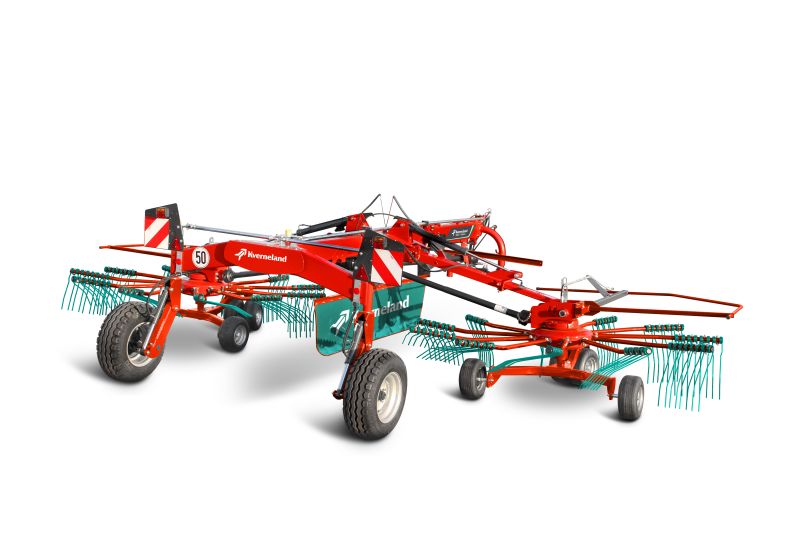

- prepravná výška zhrňovača 9472 C Hydro je najviac 3,45 m a to aj bez odstránenia ramien s prstami
VŠEOBECNÉ INFORMÁCIE
VŠEOBECNÉ INFORMÁCIE K ZHRŇOVAČOM KVERNELAND
ZHRŇOVAČE
Pripravený na výkony
Presné nastavenie a prispôsobenie zhrňovača aktuálnym podmienkam na lúke je to, čao zlepší kvalitu Vami zberaných krmovín, zabezpečí, že sa nečistoty nedostanú do riadku a tiež zabráni, aby za Vami zostávali ležať nezhrabané zvyšky úrody. Nastavenie výšky rotorov, nastavenie šírky riadku a natočenie vačkovej dráhy (pri rade ProLine) je jednoduché a rýchle u všetkých zhrňovačov Kverneland.
1.Dva rady prevodoviek
Uzatvorená konštrukcia ProLine prevodoviek zaistí permanentné mazanie tanierového kolesa a pastorka olejom, prevodovka je absolútne bezúdržbová. Pri rade CompactLine je v oleji ponorená vačková dráha a kladky, ktoré natáčajú ramená. To zmierňuje ich opotrebenie a predlžuje životnosť.
2.Systém TerraLink Quattro
Systém TerraLink Quattro je u zhňovačov Kverneland legendárny. Dokonale sa prispôsobuje nerovnostiam terénu v troch rovinách. Nie je citlivý na nečistoty. Je veľmi jednoduchý, bezúdržbový a pri prevádzke sa neopotrebováva.
3.Zahnuté ramená prstov
Zahnuté ramená prstov sú pre Kverneland typické. Zahnutie zabezpečí, že prsty opustia riadok v pravú chvíľu a ten je správne tvarovaný. To je nevyhnutné, ak má následná mechanizácia naplno využiť svoju kapacitu.
4.Duo prsty
Špeciálne prsty Kverneland Duo Tines s charakteristickým dvojradovým riadkovaním šetrne premiestnia krmivo na riadok. Oceľový drôt s priemerom 10 mm sa neohne ani pri manipulácii s veľkým objemom hmoty a zahrabaná plocha je dokonale čistá.
5.Excelentná obratnosť
Rám zadného podvozku je vybavený zariadením pre natáčanie kolies. Vďaka riaditeľným kolesám zhrňovač presne sleduje stopu traktora a umožňuje otáčanie až 80 ° na úvrati pri nepretržitom riadkovaní, dokonca aj na zložito tvarovaných pozemkoch.
6.Otáčanie na úvrati
Vysoký zdvih rotorov zaručí veľkorysú svetlosť prstov nad hotovým riadkom pri otáčaní na úvrati.
Zhrňovače
| Prevedenie | Modely | Pracovný záber (m) | Ramená /rotor |
| jednorotorové | 9032-9035-9439-9442T-9443-9447T | 3,2-3,5-3,9-4,2-4,3-4,7 | 9-10-11-12 |
| dvojrotorové s bočným riadkom | 9471 Evo-9471 S Vario | 6,6-7,1 | 11-12 |
| 9469 Evo – 9469 S Vario | 6,9-6,9-7,7 | 11-12 | |
| dvojrotorové s centrálnym riadkom | 9464 C-9472 C-9472 C Hydro | 6,2-7,3 | 2×11 |
| 9476 C | 7,0-7,8 | 2×11 | |
| štvorrotorové s centrálnym riadkom | 94125 C | 10,0-12,5 | 4×12 |
| Zhrňovače ProLine | |||
| jednorotorové | 9542-9546 | 4,2-4,6 | 12-13 |
| dvojrotorové s bočným riadkom | 9577 S Evo | 7,7 | 2×12 |
| dvojrotorové s centrálnym riadkom | 9580 C | 7,0-8,0 | 2×11 |
| 9584 C | 7,6-8,4 | 2×12 | |
| 9590 C Hydro/Pro | 8,0-9,0 | 2×14 | |
| 95110 C | 9,6-11,0 | 2×15 | |
| štvorrotorové s cnetrálnym riadkom | 95130 C | 10,0-12,5 | 4×12 |
| 97150 C | 9,8-15,0 | 2×13 / 2×15 | |
TECHNICKÁ ŠPECIFIKÁCIA

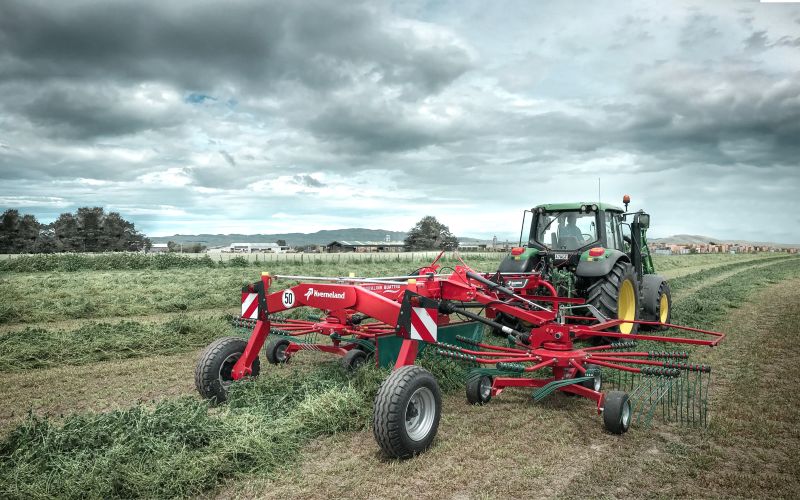

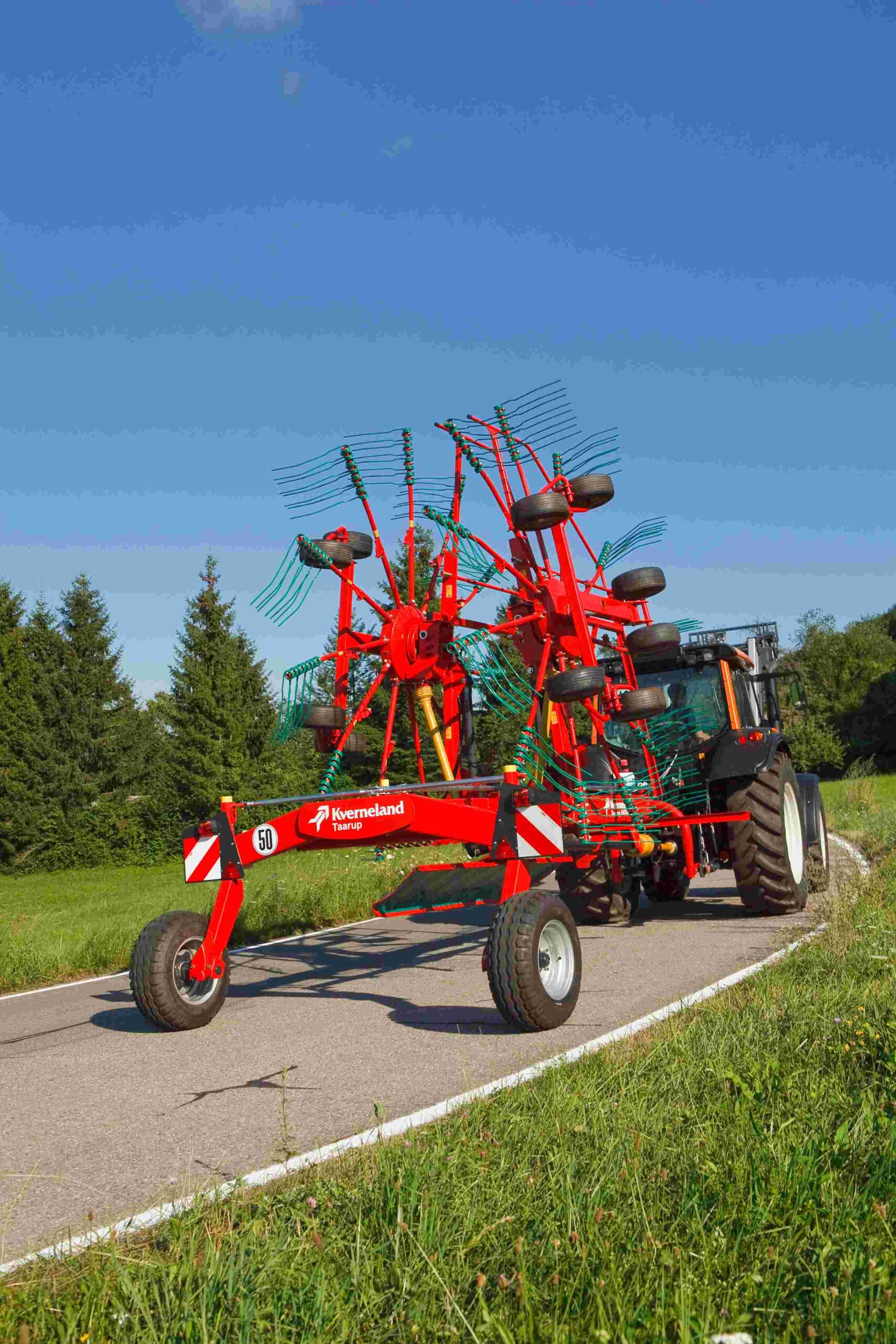

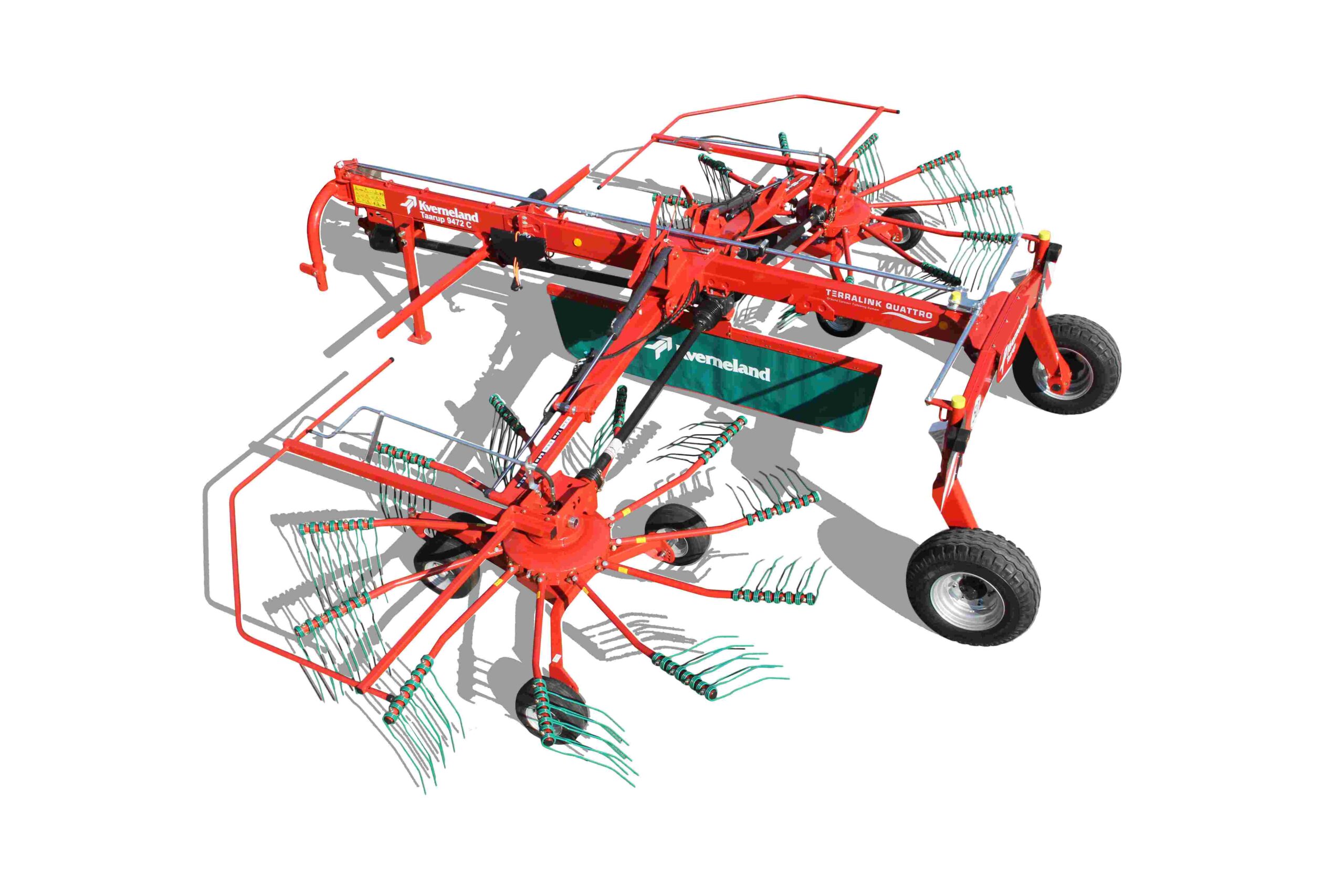

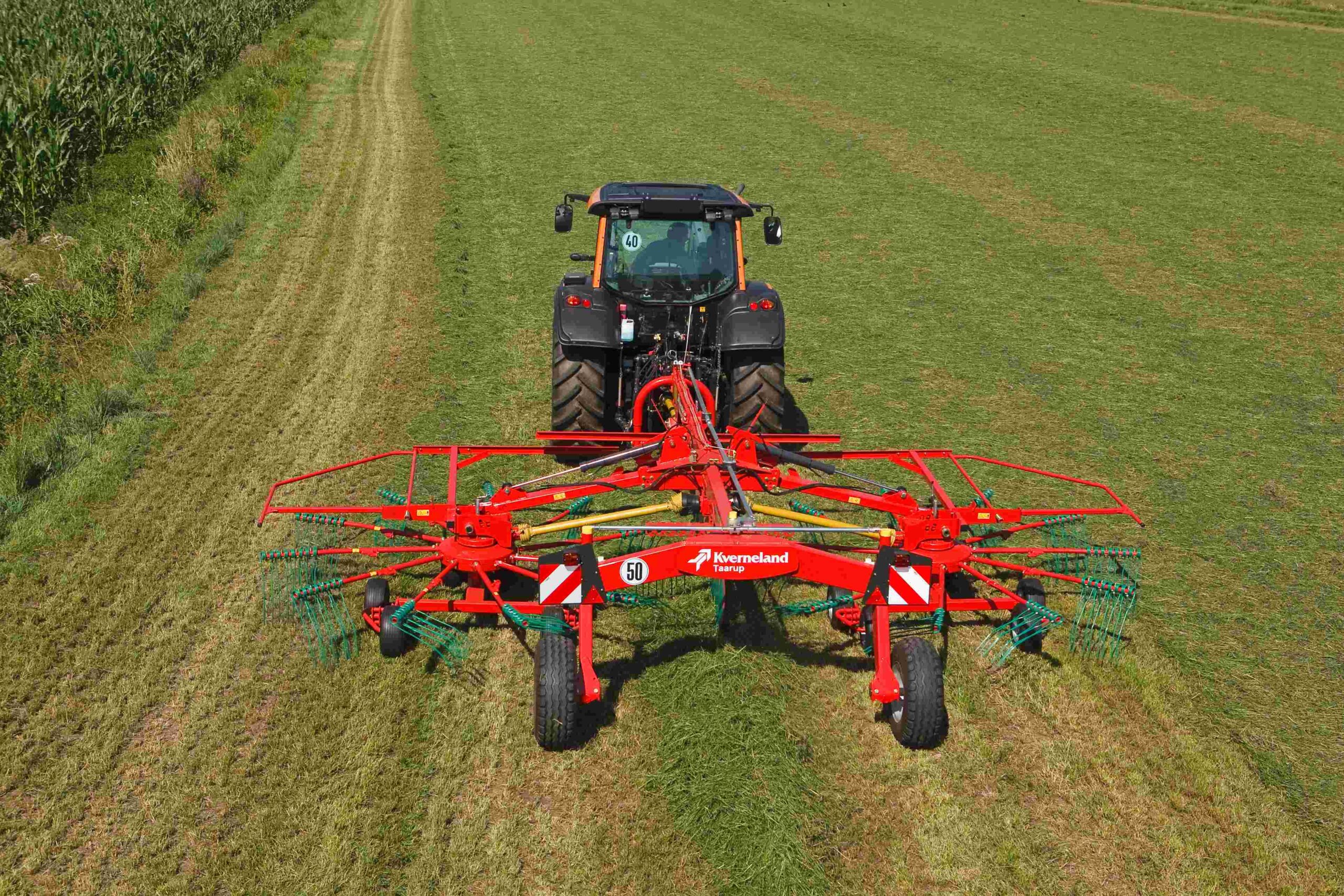

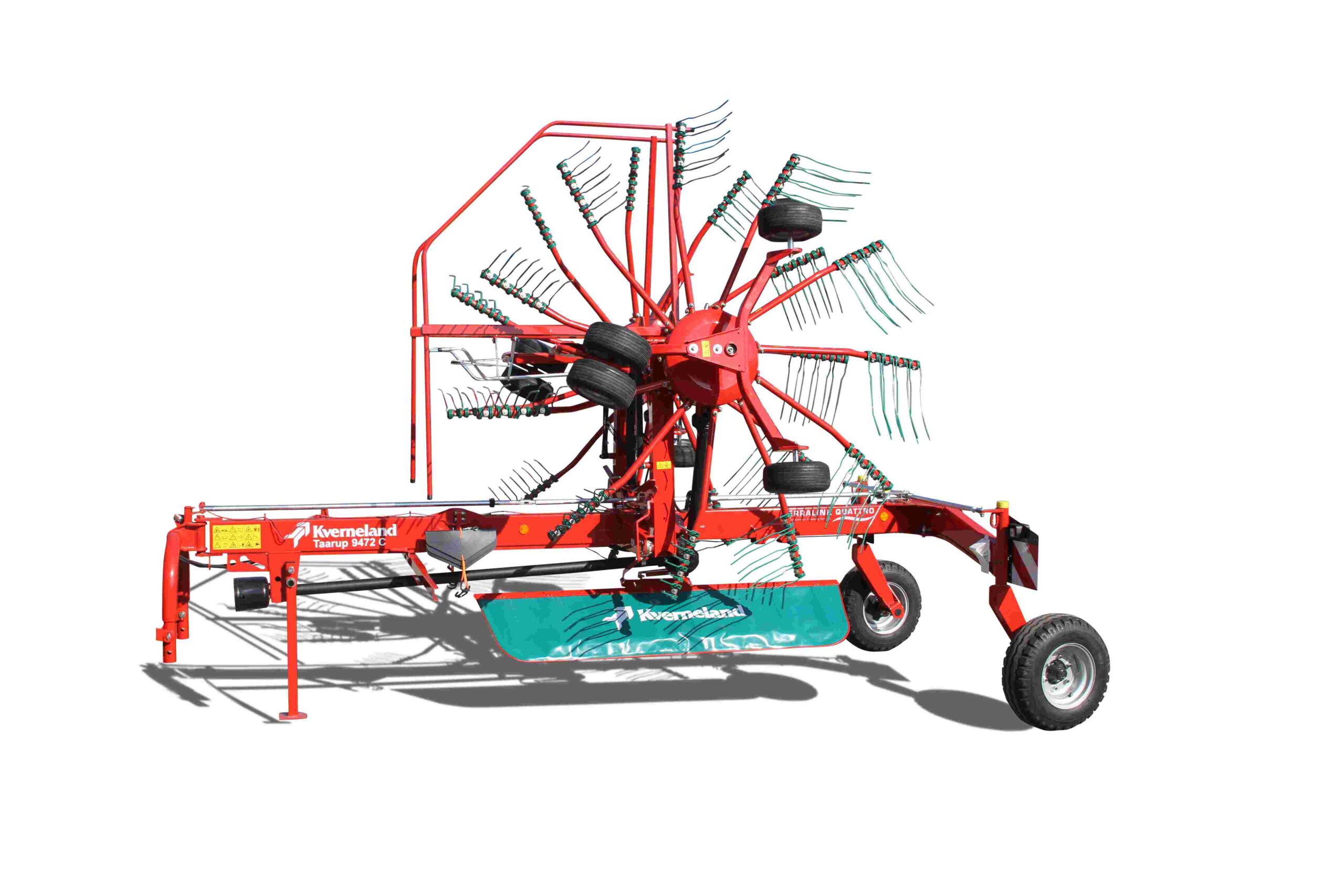

ZHRŇOVAČE 9472 C – 9476 C
Prevodovka CompactLine
- zhrňovače Kverneland CompactLine sú vybavené vačkovými kotúčmi ponorenými v oleji a vodiacimi valčekmi
- ložiska ramena s prstami sú kompletne mazané a preto viac-menej sú bezúdržbové
- vysokopevnostné držiaky ramena s prstami a dve ložiská na každej strane hnacieho hriadeľa poskytujú kompaktnú silnú a spoľahlivú jednotku.
- v spoločnosti Kverneland vyvinuté vačkové dráhy sú zhotovené na mieru podľa individuálnych priemerov rotora pre dosiahnutie dobrého zhňovania pri akejkoľvek pracovnej šírke a na akomkoľvek modely
Ovládateľnosť
Zadný nosný rám s ovládanou funkciou riadenia umožňuje vykonávanie ostrých zákrut na úvrati a bezstratovú tvorbu riadkov, a to aj na poliach nepriaznivého tvaru.
Aj keď sú rotory zhrňovača krmovín zdvihnuté na príkrom svahu, riadiaci systém spoľahlivo neutralizuje akúkoľvek odchýlku.
Schopnosť vykonávať ostré zákruty až 80 ° a priečny stabilizátor v závesnej hlave sú jedinečnými charakteristikami značky Kverneland.
Terra Link Quattro
- rotačné zhrňovače krmovín sú skonštruované tak, aby tvorili dobre tvarované a čisté riadky, dosiahnuté maximálnou presnosťou každej časti zhrňovača
- schopnosť presného kopírovania pozemku je dôležitá pre zamedzenie nečistoty v riadku – zvlášť za nerovnakých poľných podmienok
- systém TerraLink Quattro riadi rotor v 3 dimenziách, jedinečnou kombináciou podvozku so 4 kolesami a špeciálne navrhnutého systému zavesenia rotora. To zaručuje vynikajúci výkon pri zhrňovaní aj pri vyšších pojazdových rýchlostiach.
- bezúdržbový systém – bez opotrebujúcich čapov alebo spojov.
- automatické zavesenie rotora, zaisťujúce pokojnú činnosť stroja.
- integrované predpätie na predných kolesách zamedzuje zdvíhanie a nadskakování predných kolies a prstov.
- optimálne prispôsobenie sa pozemku pre čisté zhrňovanie krmoviny pri vysokých pojazdových rýchlostiach. Všetky kolesá sa nachádza v blízkosti prstov.
Hydraulicky nastaviteľný pracovný záber
- zhrňovanie do stredu Kverneland ponúka hydraulicky nastaviteľnú pracovnú šírku
- tým je umožnené dosiahnutie rôznej šírky riadku pokosu, zaisťujúci výborný súlad so šírkou zberacieho ústrojenstva nakladacích vozov, lisov na balíky a zberacích strojov
| Model | Pracovný záber | Šírka riadku |
| 9472 C | 6,20 – 7,20 m | 1,20 – 2,20 m |
| 9476 C | 7,00 – 7,80 m | 1,20 – 2,20 m |
| 9580 C | 7,00 – 8,00 m | 1,20 – 2,20 m |
| 9584 C | 7,60 – 8,40 m | 1,30 – 2,10 m |
| 9590 C Hydro | 8,00 – 9,00 m | 1,20 – 2,20 m |
| 95110 C | 9,30 – 11,00 m | 1,40 – 3,10 m |
TECHNICKÉ PARAMETRE
| Model | Pracovný záber | Počet ramien s prstami | Hmotnosť |
| 9472 C | 6,2-7,2 m | 2 x 11 | 1 640 kg |
| 9476 C | 7,00 – 7,8 m | 2 x 11 | 1 640 kg |
