Výhody kosačky 3224 MN- 3228 MN/ MR-3232 MN:
- stredovo nesené pružinové zavesenie
- k dispozícii s hydraulickým pružinovým nastavením
- pracovná šírka 2,40, 2,81 a 3,16 m
- spracovanie pokosu umelohmotnými prstami alebo stláčacím valcom
- zvislá prepravná pozícia
- rotor kondicionéra s otáčkami 600/900 ot/min
- systém proti nájazdu na prekážku Kverneland NonStop BreakBack
Všeobecné informácie diskových žacích strojov
VŠEOBECNÁ CHARAKTERISTIKA DISKOVÝCH ŽACÍCH STROJOV
Odolná konštrukcia a vysoká žacia kapacita
Predstavením najnovších modelov žacích strojov bez a s kondicionérom ponúka Kverneland kompletný rad vysoko profesionálnych strojov, celkovo modernizovaný počas posledných rokov.
Značný dôraz kladený na vývoj a inovácie vysoko kvalitných produktov, založených na rozsiahlych znalostiach požiadaviek zákazníkov, nám dovoľuje ponúkať stroje vhodné pre akúkoľvek žaciu operáciu.
Vynaliezavosť Kvernelandu umožnila zaviesť do praxe niekoľko unikátnych technických riešení, ktoré boli vyvinuté preto, aby urobili používanie strojov takým jednoduchým a efektívnym ako je to len možné.
1. Žacia lišta
Žacia lišta bola konštruovaná ako bezúdržbová. Má veľký objem oleja a preto je pracovná teplota vo vnútri nízka. Chladenie a mazanie celej žacej lišty je tak dostatočne dimenzované.
2. Kondicionér
Je možný výber medzi SemiSwing s oceľovými prstami, pevnými nylonovými prstami a gumovými valcami kondicionéru.
3. Intenzita rezania
Nový strop kondicionéru môže byť nastavený nezávisle v prednej aj v zadnej časti a tým možno prispôsobiť rezanie krmiva jeho objemu a druhu. Na nastavenie požadovanej intenzity rezania sa používajú dve páky.
4. Pretekárske zavesenie QuattroLink
Nový systém zavesenia prevzatý z pretekárskych áut pre presné kopírovanie. Štvorramenné zavesenie poskytuje žacej jednotke výnimočnú flexibilitu v prispôsobovaní sa náročnému profilu pôdy v najkratšom možnom čase.
5. Rozhadzovanie FlipOver
Zmena nastavenia z riadkovania na rozhodenie je práca na jednu minútu. Odhadzovacie plechy sa jednoducho otvoria na boky a FlipOver rozdeľovací plech sa otočí o 180°.
6. Nosné rameno Vario
Hydraulický bočný posun integrovaný do nosného ramena umožňuje každej žacej jednotke posun o 400 mm. Nastavenie prekrytia záberov je tak rýchlo hotové z kabíny traktora počas jazdy.
Prevedenie | Modely | Pracovný záber (m) | Počet diskov |
Diskový žací stroj bez kondicionéru | |||
Diskový žací stroj s bočným uložením | 2624M-2628M-2632M | 2,40-2,80-3,20 | 6-7-8 |
Diskový žací stroj s centrálnym uložením | 2828M-2832M-2636M-2840M | 2,80-3,20-3,60-4,00 | 7-8-9-10 |
Diskový žací stroj čelne nesený | 2828F-2832F-2832FS | 2,80-3,20 | 7-8 |
Diskový žací stroj trojkombinácia MOTÝĽ | 5087M-5095M | 8,75-9,50 | 2-8-2×9 |
Diskový žací stroj s kondicionérom | |||
Diskový žací stroj bočné nesený | 3224MN-3228MN/MR-3232MN-3132MT-3332MT/MR-3336MT/MT Vario | 2,40-2,80-3,20-3,60 | 6-7-8-9 |
Diskový žací stroj čelne nesený | 3628FT-3632FT/FR-3636FT/FR | 2,80-3,20-3,60 | 7-8-9 |
Diskový žací stroj trojkombinácia MOTÝĽ | 5087MN-5090MT-5090MTBX-53100MT/MR | 8,75-9,00-10,30 | 2×8 – 2×9 |
Diskový žací stroj ťahaný s ľavostranným uložením oja | 4328LT-4332LT/LR-4324LR-4336LT/LR | 2,40-2,80-3,20-3,60 | 7-8-9 |
Diskový žací stroj ťahaný s centrálnym uložením oja | 4332CT/CR-4336CT/CR/4340CT | 3,20-3,60-4,00 | 8-9-10 |
TECHNICKÁ ŠPECIFIKÁCIA
KOSAČKA 3224 MN- 3228 MN/ MR-3232 MN
Žacia lišta s guľatými diskami
Kverneland používa okrúhle disky. Okrúhle disky sú menej náchylné na náraz do kameňa a znižujú nárazové zaťaženie v prevode.
Kamene sú ihneď vymrštené ešte predtým ako sa môžu nahromadiť. Výhodami sú nižšie náklady na opravu a údržbu – súčasne s čistým a agresívnym rezom.
Žacia lišta disponuje vysokou kapacitou oleja zaisťujúcou veľmi nízku pracovnú teplotu. Tým je zaistené účinné olejové chladenie a mazanie celej žacej lišty.
Dlhé prevodové kolesá so zakrivením v olejovom kúpeli poskytujú veľmi tichý a spoľahlivý prenos výkonu.
Kompletne zvarená žacia lišta s veľmi tuhou a pevnou konštrukciou zaisťuje vysokú odolnosť.
Použitím systému rýchlovýmeny nožov ProFit je údržba reznej schopnosti jednoduchá. Nože sa vymieňajú jednoducho pomocou špeciálnej páky.

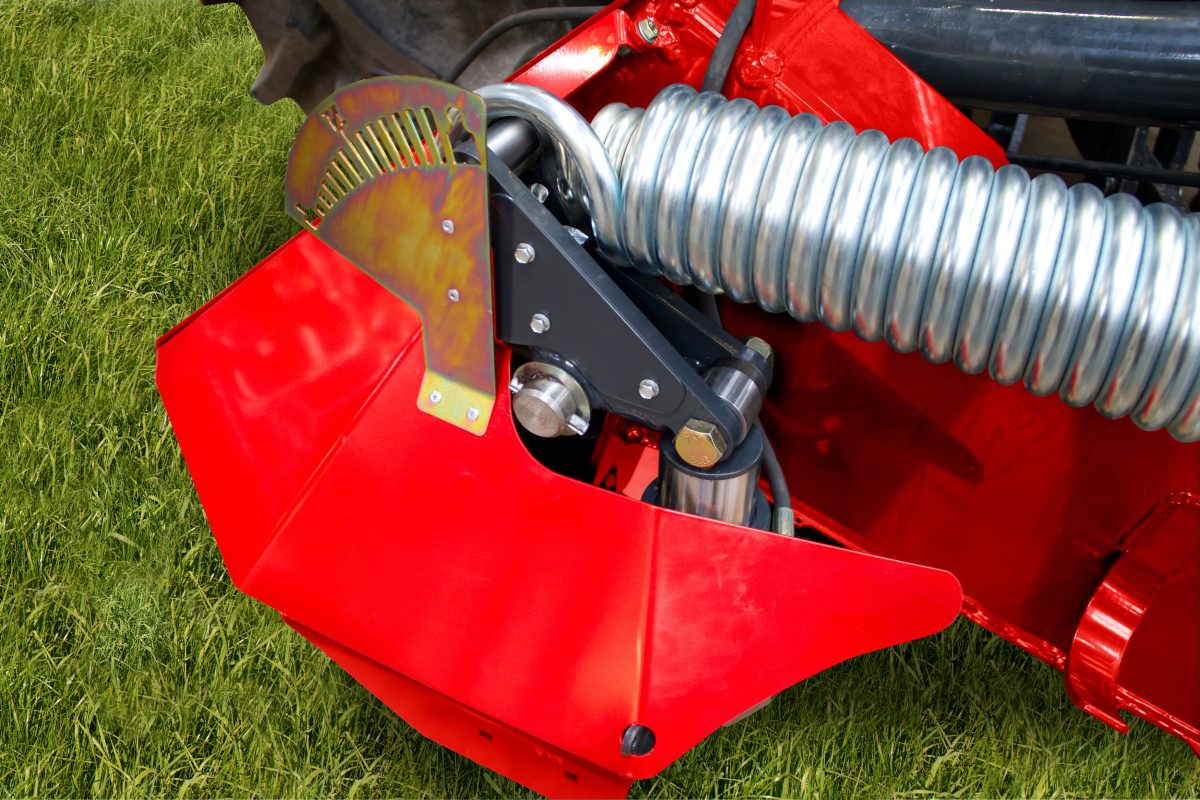

Nastavenie hydraulickej pružiny
Táto funkcia poskytuje ľahké a jednoduché nastavenie tlaku na pôdu. Pre väčšie pohodlie obsluhy je možné tlak na pôdu nastaviť hydraulicky z kabíny traktora. Pri hydraulickej verzii sa zapnutie na veľkej pružine zavesenia, ktorá riadi tlak na pôdu, nastavuje hydraulicky za účelom zvýšenia alebo zníženia tlaku. Úroveň zvoleného tlaku na pôdu sa pohodlne zaznamená na dobre čitateľnej stupnici.
Stredové zavesenie
Stredové otočné zavesenie poskytuje rovnomerné rozdelenie hmotnosti strojov 2500 H, 2836 M, 3224 MT, 3228 MT a 3132 MT a rovnomerný tlak na pôdu po celom pracovnom zábere a zabezpečuje následné dobré kopírovanie pozemku.
Žacie jednotky sú zavesené v ťažisku. Táto konštrukcia poskytuje konštantnú, rýchlejšiu a presnejšiu úpravu povrchu pozemku.Výhodou je menšie opotrebenie splazu, optimálna ochrana strniska a menšia spotreba paliva.
Nastaviteľné otáčky prevodovky
Stroje tiež ponúkajú veľký stupeň prevádzkovej prispôsobiteľnosti, pretože sú z výroby vybavené možnosťou prevádzky a to 540 alebo 1000 ot / min.
Nevyžaduje žiadne doplnkové príslušenstvo. Je jednoduché otočiť hlavnú prevodovku na zavesenie o 180°.
Úprava pokosu profilovanými valcami
Stroje Kverneland vo verzii s valcami sú vybavené profilovanými valcami úplnej šírky, ktoré rýchlo odoberajú pokosenú plodinu od žacích diskov a poskytujú jemnú a účinnú úpravu krehkých plodín, ako sú lucerna, kedy je strata listov minimálna.
Konštrukcia valcov zaisťuje, že plodina je položená v rovnomernom, našuchorenom riadku. Intenzita úpravy pokosu sa mení bez použitia náradia, nastavením tlakov valcov, ktoré sa vytvárajú medzi horným a spodným valcom.

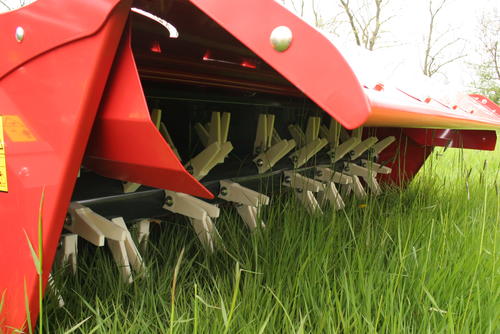

Úprava pokosu plastovými prstami
Vďaka plastovým prstom pripevneným ku kondicionéru je celková hmotnosť stroja minimálna pri súčasnom zachovaní agresívneho pomačkania pokosu.
Pevné prsty kondicionéra sú vyrobené z vysoko kvalitného nylonu, dosahujúceho veľkú tuhosť.
Znamená to výbornú ochranu pred kameňmi a ostatnými prekážkami. Skvelé riešenie pre poľnohospodárskych pracovníkov a pre stroje menších zmluvných dodávateľov.
Zvislá prepravná poloha 125°
Žací stroj sa pomocou hydraulického valca sklápa do zvislej prepravnej polohy 125°.
Nízke ťažisko pri preprave a hmotnosť žacieho stroja blízko traktora umožňuje výborné rozloženie hmotnosti.
Traktor a žací stroj zostávajú dobre vyvážené aj pri vyššej prepravnej rýchlosti na komunikácii a stroj je pri preprave upevnený hydraulickým zdvíhacím ramenom.
Okrem toho je prepravná výška znížená, takže prejazd úzkymi bránami alebo pod mostmi nie je problém.
Ďalšou výhodou je, že hydraulický valec tiež podporuje rýchle zdvihnutie žacieho stroja z pracovnej pozície do pozície potrebnej na úvrati.
Poistka proti nájazdu na prekážku BreakBack
Za účelom poskytnutia maximálnej ochrany žacej lišty sú tieto stroje vybavené osvedčeným riešením Kverneland BreakBack.
Ak sa vyskytne prekážka, systém BreakBack spôsobí výkyv stroja dozadu a nad prekážku a po zdolaní prekážky sa vracia do pôvodnej pracovnej polohy.
TECHNICKÉ PARAMETRE
Typ | Pracovný záber | Počet diskov | Kondicionér | Potrebný výkon |
3224 MN | 2.40 m | 6 | umelohmotné prsty | 50/70 kW/k |
3228 MN | 2.81 m | 7 | umelohmotné prsty | 60/80 kW/k |
3228 MR | 2.81 m | 7 | profilované mačkacie valce | 60/80 kW/k |
3232 MN | 3.16 m | 8 | umelohmotné prsty | 66/90 kW/k |
